Станок для знаков с двойной отбортовкой по периметру

2 500 000 руб.
В наличии
Заказывайте по телефону
Обратный звонок

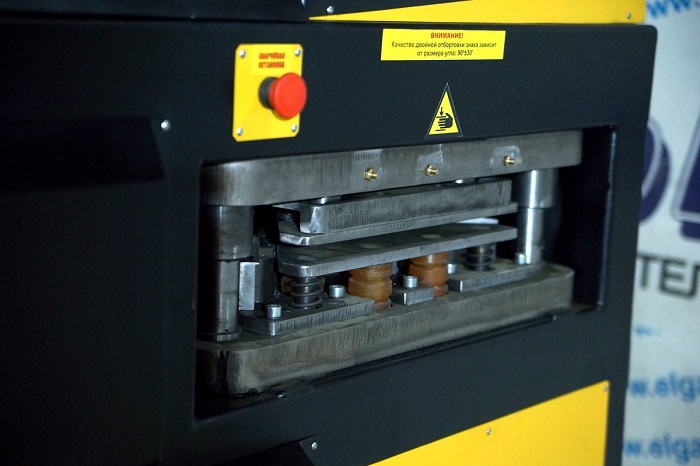

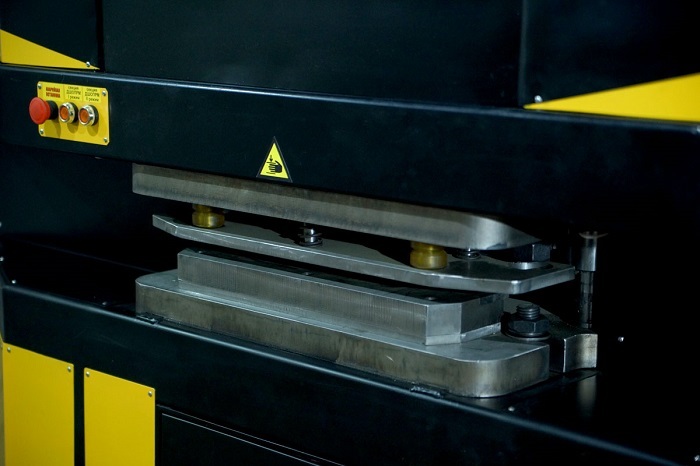

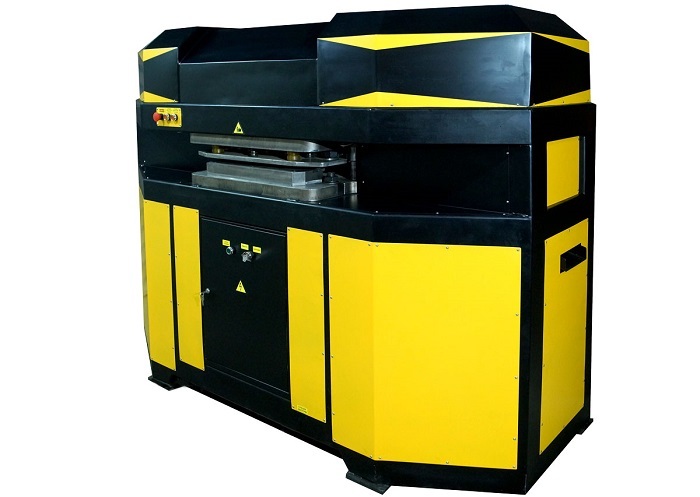

вид 1вид 2вид 3
Станок ДОТК-1200АМГ предназначен для изготовления квадратных и треугольных дорожных знаков с двойной отбортовкой по всему периметру методом штамповки.
Описание

Станок ДОТК-1200АМГ представляет собой пресс гидравлический, состоящий из трёх станций:

  • станция вырубки угла квадратного дорожного знака с одновременным формированием двойной отбортовки  данного угла;
  • станция вырубки угла треугольного дорожного знака с одновременным формированием двойной отбортовки данного угла;
  • станция формирования двойной отбортовки прямых сторон дорожных знаков.
При возникновении потребности в изготовлении профиля отличного от вышеперечисленных, пресс на стадии изготовления комплектуется сменными штампами соответствующего профиля.

Области применения станка ДОТК-1200АМГ:

  • производство квадратных дорожных знаков с двойной отбортовкой углов и кромок;
  • производство квадратных дорожных знаков с двойной отбортовкой углов и кромок;
  • производство крепления дорожных знаков.

Основные характеристики

Значение

Типоразмеры изготовляемых знаков:

1-й, 2-й, 3-й и 4-й типоразмеры, знаки индивидуального проектирования, информационные таблички

Толщина обрабатываемого металла:

Оцинкованная сталь от 0,7 до 1,0 мм.

Компоновка станка

Моноблок

Количество гидроцилиндров:

6 шт.

Суммарное усилие:

90 т.с.

Встроенная гидростанция:

Р=16 МРа, Q=15 л.мин

Электропитание:

5, 5 кВт, 3-х фазное 380 В, 50 Гц

Габариты (мм) ШхДхВ:

2500х1500х1700

Производительность станка:

40-50 знаков в час (при пооперационной работе)

Размер получаемой отбортовки по плоской стороне

12х11мм (+/-1,5мм)

Радиус получаемого угла дорожного знака с двойной отбортовкой

45 мм

Максимальная/минимальная длина прямого участка двойной отбортовки

1200/350мм

Оператор:

1 чел.

Масса, кг

3000 кг

Комплектация станка:

Станок гидравлический ДОТК-1200М

1 шт.

Узел вырубки и двойной отбортовки угла треугольного знака

1 шт.

Узел вырубки и двойной отбортовки угла квадратного знака

1 шт.

Узел двойной отбортовки стороны знака

1 шт.

Гидростанция встроенна

1 шт.

Педаль

3 шт.

Паспорт

1 шт.

Управление происходит с помощью педали

Удаление обрезков листа производится автоматически


Примечание:
  • Предоплата — от 50%;

  • Сроки изготовления: от 45 рабочих дней.

  • На оборудование предоставляется гарантия 12 мес.
